انطلاقًا من الأهداف العالمية لإزالة الكربون والنمو السريع للسيارات الكهربائية (EVs) وأنظمة تخزين الطاقة (ESS)، يتطلب تصنيع البطاريات المتقدمة دقة واتساقًا وكفاءة غير مسبوقة.

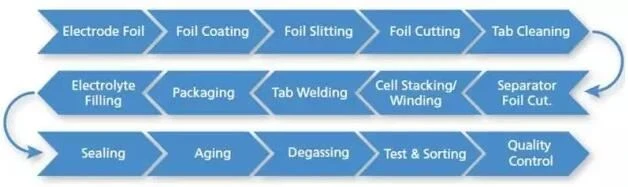

يتبع إنتاج بطاريات الليثيوم-أيون (LIB) عادة عملية تصنيع-لفة عالية السرعة-إلى-لفة (R2R)، مقسمة إلى مرحلتين أساسيتين: تصنيع الخلايا وتجميع العبوات. تتكون خلية أيون الليثيوم - القياسية من ثلاث طبقات وظيفية:
- الأنود:رقائق النحاس المطلية بالجرافيت-(سمك الطلاء ~100 ميكرومتر).
- الكاثود:رقائق ألومنيوم مطلية بأكسيد فلز الليثيوم-(سمك الطلاء ~100 ميكرومتر).
- الفاصل:غشاء بولي بروبيلين (PP) أو بولي إيثيلين (PE) مسامي (حوالي 50 ميكرومتر).
لماذا تتفوق المعالجة بالليزر على الأدوات الميكانيكية التقليدية
تتطلب خطوات التصنيع الرئيسية-مثل قطع الأقطاب الكهربائية، وقطع علامات التبويب، وتنظيف السطح، وقطع الفواصل-جودة حافة صارمة، ودقة أقل من- ملليمتر، وعدم التلوث بالجسيمات. تعاني أدوات التثقيب والقطع الميكانيكية التقليدية من تآكل الشفرة، وتكوين نتوءات، وتوقف العمل المتكرر.
توفر المعالجة بالليزر مزايا تقنية كبيرة:
- معالجة عدم-الاتصال:يزيل الضغط الميكانيكي وتآكل الأدوات.
- جودة حافة متفوقة:يقلل من النتوءات والضرر الحراري ومخاطر الدائرة القصيرة- المحتملة.
- الخطوط العريضة المرنة المعتمدة على CAD-:يتيح إجراء تغييرات سريعة في التصميم دون إعادة التجهيز.
- انخفاض تكاليف التشغيل-على المدى الطويل:إنتاجية عالية مع الحد الأدنى من الصيانة.
تطبيقات الليزر الرئيسية في تصنيع الخلايا
1. قطع رقائق القطب الكهربائي
في خط اللف المستمر-إلى-اللف، يجب تقطيع اللفائف الرئيسية العريضة من الرقائق المعدنية المطلية طوليًا إلى أشرطة ضيقة وفقًا لأبعاد تصميم الخلية.
- اختيار الليزر: توفر ليزرات الألياف التي تعمل بالأشعة تحت الحمراء (IR) النبضية سرعات قطع عالية وحواف قطع نظيفة ممتازة. بالنسبة للتطبيقات التي تتطلب دقة أقل من - ميكرون والحد الأدنى من الحرارة -للمناطق المتضررة (HAZ)، يُفضل استخدام الليزر الأخضر النبضي أو الأشعة فوق البنفسجية (UV).
2. قطع علامة التبويب القطب (القطع الكفافي)
بعد التقطيع، يتم قطع شرائط الأقطاب الكهربائية إلى خطوط هندسية محددة لتشكيل علامات اتصال. اعتمادًا على بنية الخلية، يمكن تعديل شكل شعاع الليزر ديناميكيًا إما لقطع كل من الطلاء والركيزة أو تقليم الرقاقة المعدنية وحدها بشكل انتقائي.
- اختيار الليزر:تعد أجهزة ليزر الألياف التي تعمل بالأشعة تحت الحمراء النبضية عالية الطاقة-الذروة- مثالية لكل من تشكيل علامات التبويب المصنوعة من الألومنيوم (الكاثود) والنحاس (الأنود).
3. التنظيف الانتقائي لعلامات التبويب بالليزر (إزالة الطلاء)
لضمان موثوقية اللحام بالموجات فوق الصوتية أو الليزر أثناء تجميع الخلايا، يجب إزالة طبقة الجرافيت أو أكسيد المعدن النشط بدقة من مناطق الاتصال المخصصة لكشف رقائق النحاس أو الألومنيوم العارية.
- التحدي الرئيسي:الإزالة الكاملة للمادة الفعالة دون حرق أو ترقق الركيزة الرقيقة الأساسية.
- اختيار الليزر:تتيح -ليزر ألياف الأشعة تحت الحمراء النبضي عالي التردد (MOPA) ضبطًا دقيقًا لعرض النبض لتحقيق الاستئصال النظيف دون الإضرار بالمجمع الحالي.
بالنسبة للمعالجة النهائية، يعد الحفاظ على نقاء السطح المطلق أمرًا بالغ الأهمية-للتعلملماذا يعتبر التنظيف المسبق لطرف اللحام أمرًا بالغ الأهمية في تجميع PACK لبطارية الليثيوملمنع عيوب الانضمام.
4. قطع الغشاء الفاصل
يمنع غشاء البوليمر الفاصل حدوث دوائر قصيرة داخلية ويجب قطعه ليناسب أبعاد الخلية بدقة دون إنشاء حواف مهترئة أو خرزات منصهرة.
- اختيار الليزر: نظرًا لأن الفواصل تتكون من -بوليمرات عضوية حساسة للحرارة (PP/PE)، أو أشعة ليزر نبضية للأشعة فوق البنفسجية أو أشعة ليزر ذات نبضات قصيرة جدًا- (فيمتوثانية/بيكو ثانية) يتم استخدامها لإجراء "الاستئصال البارد"، مما يؤدي إلى الحصول على حواف ناعمة وخالية من الحطام-.
لفهم كيف-تحقق نبضات الضوء فائقة السرعة ضررًا حراريًا-صفرًا، استكشف تفاصيلنا الفنية حولقدرات المعالجة بالليزر الفيمتو ثانيةللتطبيقات الدقيقة-الدقيقة.
